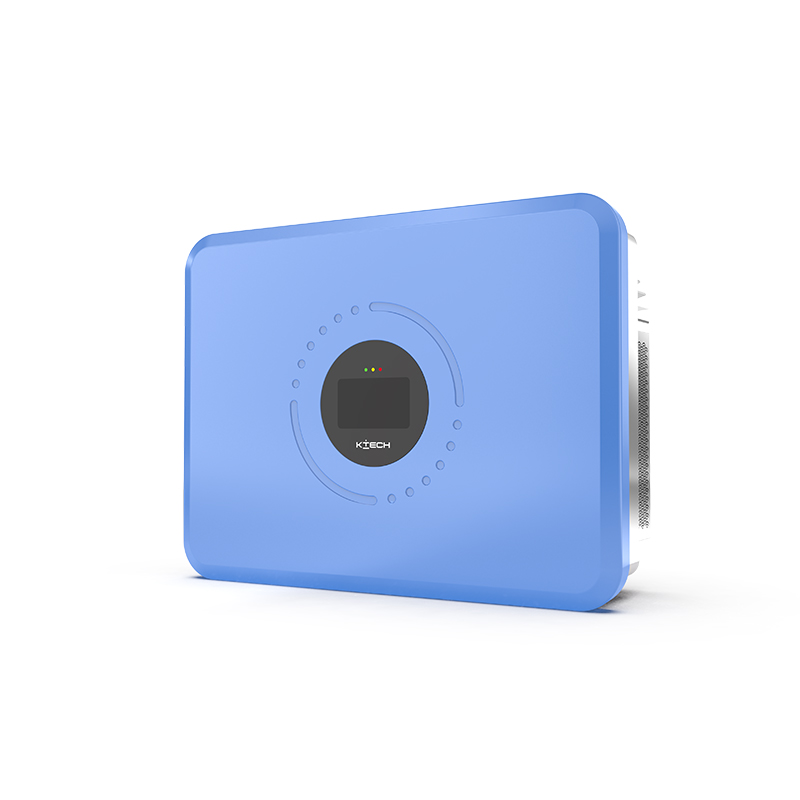

كوحدة التحكم الأساسية في نظام الطاقة المتعددة ،العاكس الهجينيدمج دوائر الواجهة من الكهروضوئية والبطارية والشبكة لتحقيق توزيع الطاقة الديناميكي وتشغيل منسق الثلاثة. جوهرها هو جهاز إلكتروني قوي مع قدرة تدفق الطاقة ثنائية الاتجاه. إنه يدمج العاكس المتصل بالشبكة ، وإمدادات الطاقة خارج الشبكة وشحن البطارية وتفريغها على منصة واحدة للأجهزة ، ويقوم بتحسين مسار استخدام الطاقة استنادًا إلى الحصول على البيانات في الوقت الفعلي واتخاذ القرارات الخوارزمية.
العمارة الأساسية لالعاكس الهجينيعتمد على تصميم طوبولوجيا متعدد المنافذ. يتم توصيل منفذ الإدخال الكهروضوئي بوحدة التحكم من خلال محول ، وتم تجهيز منفذ البطارية بدائرة شحن وتفريغ DC ثنائية الاتجاه ، ويتضمن جانب AC وحدة طاقة ذات وضع مزدوج لعاكس متصل بالشبكة وعاكس خارج الشوطية. يتمثل جوهر نظام التحكم في إنشاء نموذج توازن طاقة موحد ، مع الطلب على الحمل ، والإخراج الكهروضوئي ، وإشارات أسعار الكهرباء كمتغيرات إدخال ، وضبط اتجاه تدفق الطاقة بشكل ديناميكي.
يتم توفير الطاقة الكهروضوئية بشكل تفضيلي للتحميل وتخزين البطارية. عندما يكون الضوء كافيًا ، تتعقب خوارزمية MPPT الحد الأقصى لتوليد الطاقة ، ويتم تخزين الطاقة الزائدة في البطارية أو تغذيها إلى الشبكة. عندما يكون الضوء غير كافٍ ، يستدعي النظام تخزين طاقة البطارية لتكملة فجوة الحمل. يتبع تفاعل الشبكة استراتيجية الإعداد المسبق أو عمليات الشراء أو بيع الكهرباء أثناء فترات أسعار الكهرباء الذروة والوادي ، ويتم فصلها تمامًا عن الشبكة العامة في وضع خارج الشبكة. يحتاج منطق التحكم إلى التعامل مع تقلبات الطاقة على مستوى المللي ثانية.
ال العاكس الهجينيحتاج إلى التأكد من أن نطاق جهد الإدخال الكهروضوئي يغطي 150-850 فولت في ظل ظروف عمل معقدة للتكيف مع تكوينات السلسلة المختلفة ، وتوافق البطارية يدعم بطاريات الليثيوم والأنظمة الكيميائية الرصاص والأنظمة الكيميائية الأخرى. يتم التحكم في تشويه جهد الخرج التوافقي في غضون 3 ٪ في الوضع خارج الشبكة لضمان تشغيل المعدات الحساسة. بالإضافة إلى ذلك ، يمكن أن يؤدي استخدام مزيج من المعجبين الذكيين والمصارف الحرارية إلى تقليل تأثير تصميم الإدارة الحرارية على الموثوقية طويلة الأجل ويطيل عمر المكثفات ومكونات أشباه الموصلات.
